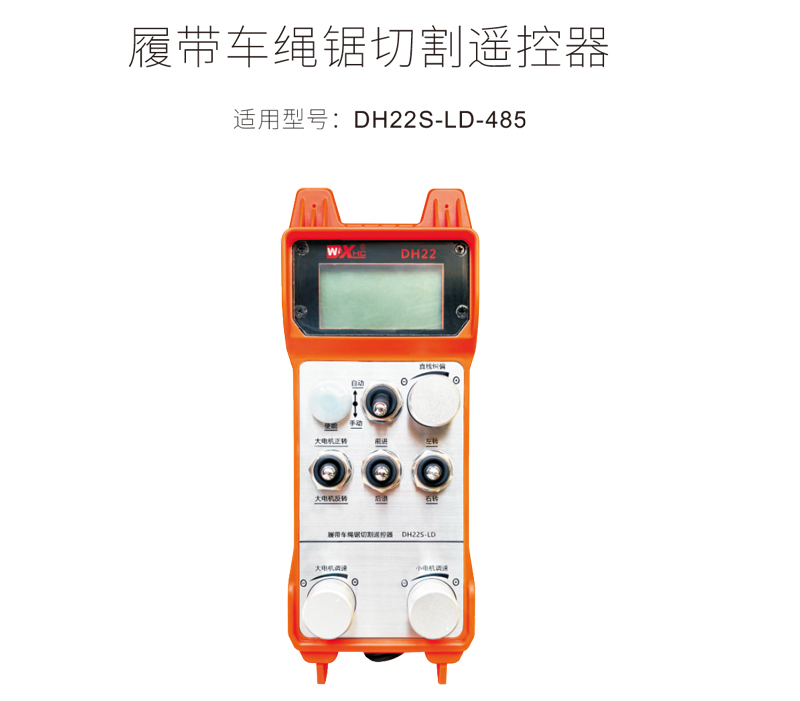

④大电机开关：

 采用3档复位开关，扳动此开关，可以控制大电机正转和反转，松手后状态会保持，显示屏上会有对应显示，S1↑箭头表示正转，S1↓箭头表示反转。

⑤小电机前进/后退开关：

 采用3档自锁开关，按下使能按钮+扳动此开关，可以控制小电机前进和后退，显示屏上会有对应显示，↑↑箭头表示前进，↓↓箭头表示后退。

⑥直线纠偏：

 采用多圈编码器旋钮，按下使能按钮，右转旋钮，直线纠偏显示：Df：左，旋钮每转一格增加1个单位，左电机速度增加0.1个单位；左转旋钮，直线纠偏显

示：Df：右，旋钮每转一格增加1个单位，右电机速度增加0.1个单位。

⑦小电机转弯开关：

 采用3档复位开关，手动模式下扳动此开关，可以控制小电机左转和右转，松手后遥控器会自动停止此动作。前进状态下，扳动此开关，显示屏上会有对应显示，←↑箭头表示左转，↑→箭头表示右转。后退状态下，扳动此开关，显示屏上会有对应显示，←↓箭头表示左转，↓→箭头表示右转。

⑧大电机调速：

 采用多圈编码器旋钮，每次转动1格，大电机速度值变化大约0.2个单位，快速转动可以快速修改大电机速度值。

⑨小电机调速：

 采用多圈编码器旋钮，手动模式下，按下使能按钮，然后每次转动1格，左右小电机速度值变化大约0.1个单位，快速转动可以快速修改小电机速度值。自动模式下，按下使能按钮，然后每次转动1格，小电机限速值F变化大约0.1个单位，快速转动可以快速修改小电机限速值。

⑩遥控器电源开关：

 遥控器显示屏开机。


5.产品配件图

6.产品安装指南
6.1产品安装步骤

1.将接收器通过背面的卡扣安装在电柜里，或者通过接收器四个角的螺丝孔将其安装在电柜里。

 2.参考我们的接收器接线图，对照你的现场设备，将设备通过导线和接收器连接。

 3.接收器固定好后，必须将接收器配备的天线接好，并且将天线外端安装或者放置在电柜外部，建议放在电柜顶部信号效果最好，禁止将天线不接，或者将

天线放在电柜内部，可能会导致信号无法使用。

 4.最后给遥控器安装电池，电池盖拧紧，然后打开遥控器电源开关，遥控器显示屏会显示正常工作界面后，就可以进行遥控操作了。



5.本机地址：左变频器设为1，右变频器设为2，大电机变频器设为3


7.3遥控器操作说明

1.机器通电，遥控器开机，进入遥控器后台，设置好遥控器后台参数，主要

是设置小电机和大电机变频器型号（机器厂家已设置的跳过这一步）；

2.设置好变频器参数（机器厂家已设置的跳过这一步）；

3.遥控器扳到手动模式，然后使用遥控器将机器移动至工作位置；

4.手动模式下，设置好大电机切割电流设定值IC，设置好大电机速度；

5.扳到自动模式，设置好小电机切割限速F值；

6.自动模式下，将大电机开关扳到正转启动大电机，然后将小电机开关扳到

前进或后退档，遥控器进入自动切割模式，开始切割。



8.产品故障排除


9.维护与保养

1.请在常温常压，干燥的环境下使用，延长使用寿命。

2.请避免淋雨、水泡等异常环境使用，延长使用寿命。

3.请保持电池仓以及金属弹片区域清洁。

4.请避免挤压和摔落导致遥控器损坏。

5.长时间不使用，请取下电池，并将遥控器和电池存储在干净并且安全的地方。

6.存储和运输时应注意防潮防震。
